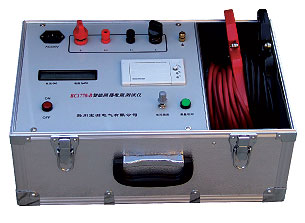

接觸回路電阻測試儀
達瑞電力為您推薦：
接觸回路電阻測試儀又稱回路電阻測試儀還稱大電流微歐計。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用國家標準GB736所推薦的標準電流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
技術參數
測量范圍100A 0-3000uΩ
200A 0-1500uΩ
測量精度：0.5級
顯示方式：液晶顯示 結果打印
工作電壓：AC220V
工作原理：取樣——放大——保持——A/D轉換——單片機處理——
輸出結果：顯示和打印
外形結構：采用標準機箱結構緊湊，電源輸入插座和電源開關在儀器的下部
| 規格 |
精度 |
測量范圍 |
說明 |
| GHHL-100 |
0.5級±1個字 |
1～1999μΩ |
手動100A型 |
| GHHL-100A |
0～3999.9μΩ |
智能100A型 |
| GHHL-200 |
1～1999μΩ |
手動200A型 |
| GHHL-200A |
0～3999.9μΩ |
智能200A型 |
工作原理
回路電阻測試儀運用脈寬調制式高頻開關電源提供大于100A的測試電流，按下測量鍵時，高頻開關電源輸出大于100A以上的測試電流，與此同時采樣電路開始采樣，取得的信號經放大器放大，由A/D轉換器將模擬信號轉換成數字信號后，再經微處理器對數據進行濾波、運算、處理，最后送顯示器顯示出此次測量的電流和電阻值。顯示10秒鐘后，系統自動復位。當被測的回路電阻值小于400μΩ時，測量的最小分辨率為0.1μΩ，當被測的回路電阻值大于400μΩ時，測量的最小分辨率為1μΩ。
開關回路電阻測試儀測試原理：
1. 工頻交流電源整流后轉變成15KHz高頻電源，再變壓整流成低壓直流電源，反饋信號取至于負載電阻上的壓降。經處理后調整高頻電流的脈沖寬度，即采用脈沖調寬技術來達到自動恒流的效果。
2.當直流100A測試電流通過被測電阻時，產生壓降，同時通過機內標準電阻產生壓降。精度高于一般的電橋測
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
