產品概述：

系統應用大數據分析理論，實時監測蓄電池的電壓、內阻，蓄電池組的電流、電壓、溫度，對蓄電池組的數據分析及時發現直流系統中存在的安全隱患，能夠及時掌握直流系統的運行情況，建立直流系統狀態分析及故障預警機制。

系統采用高性能工控主機和大尺寸觸摸液晶顯示屏，觸摸屏點觸式操作，全部漢字顯示，操作簡單，參數配置靈活，在本站查看數據并可進行蓄電池組監測及核對性放電等操作。

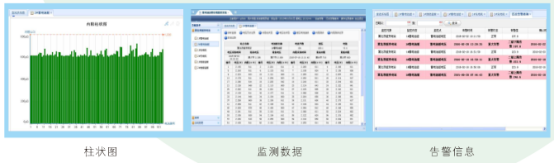

功能：運行監測、報警 服務、日志服務、報表服務、用 戶管理、系統設置。

特點：平臺化設計，網絡化存儲、 Ie瀏覽器操作，方便使用、采用SQL2005數據庫，開發性好、良好的可擴充性、局域網通訊、多種告警方式。該系統符合《國家電網十八項防措》要求，提高直流系統的可靠運行能力，提高維護效率，降低維護成本和勞動強度。

蓄電池總電壓、電流監測單元

實時監測蓄電池組電壓；

實時監測蓄電池組電流；

實時監測蓄電池組環境溫度；

多樣化報警輸出：蓄電池組電壓超壓/欠壓報警，

蓄電池組環境溫度報警，蓄電池組電流過流報警；

總電壓精度：≤±0.2%；

電流精度：≤±1%；

溫度測量精度：≤±1℃；

單電池監測單元

實時監測單體電池電壓、溫度；

周期性監測單體電池內阻；

多樣化報警輸出：?jiǎn)误w電池電壓超

壓/欠壓報警，單體電池內阻上限報警；

單電壓精度：≤±0.2%；

單體電池測量范圍:0~20V；

溫度測量精度：≤±1℃；

溫度測量范圍：-15℃~85℃；

內阻測量精度：≤±2%；

內阻測量范圍:0~1Ω；

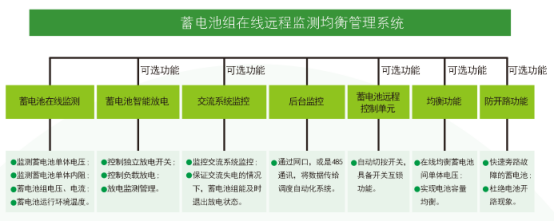

?該產品包括了：蓄電池組總電壓、電流監測；單電池采集監測；放電負載控制與監測； 開關控制與監測；交流電源的監測； 電池均衡控制；電池防開路監測；智能設備監測； 智能監控管理系統軟件、直流系統監控主機等信息內容。

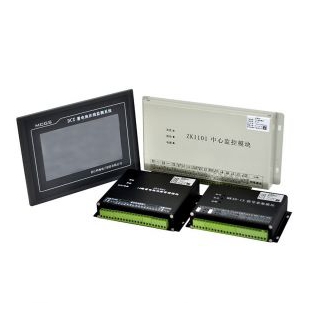

主機：

　　直流電源在線監測主機采用高性能工控主機和大尺寸觸摸液晶顯示屏，具有友好的人機界面，觸摸屏點觸式操作，全部漢字顯示，操作簡單，參數配置靈活，容易上手，可以運行直流在線監測系統軟件，在本站查看數據并可進行蓄電池組監測及核對性放電等操作。

主要技術參數：

◆網口：4個                        ◆通訊規約：CDT、MODBUS、61850

◆USB接口：4個                 ◆顯示器尺寸：482×354×49(mm)

◆RS232串口： 2個            ◆主機為標準2U機箱：440×220×88(mm)

◆RS485串口：8個

放電負載控制與監測單元（可選單元）

使用PTC陶瓷電阻,杜絕放電“紅熱”現象；

大容量蓄電池組恒流放電；

多種放電過程保護：放電時間保護，放電容量保護單體蓄電池最  低電壓保護，蓄電池組最  低電壓保護；

額定電壓：DC220V/DC110V/DC48V；

放電電流：0.1C；

電流調節分辨率：0.1A；

開關控制與監測單元（可選單元）

9路開關分/合閘控制、9對開關量采集端口；

32路外部開關量采集端口；

4路無源干接點信號輸出；

485通訊接口,標準MODBUS協議；

內置軟件互鎖和硬件互鎖功能，杜絕失電；

光電隔離電壓：≥2500Vrms；

控制輸出驅動能力：≥1.0A；

控制信號可驅動電壓：≥300V；

電動操作機構控制電壓：DC220V；

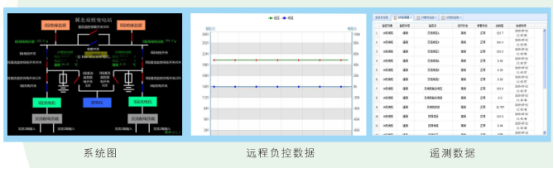

直流電源在線監測系統軟件

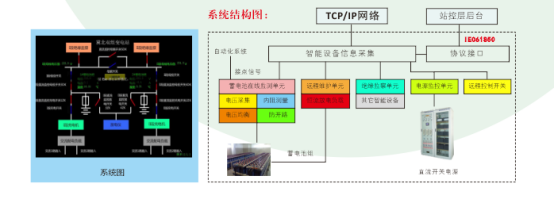

系統軟件采用統一的Internet標準，基于HTTP的WEB服務編寫，實現靈活性和高效性直接的權衡。標準

的三層架構方式實現了用戶界面表示層、業務邏輯層、數據訪問層的分離和包裝，使各個層都能很好的提供

服務。

系統軟件以Microsoft SQL Server2000數據庫為中心，按照分布計算的要求進行設計，分為中心處理模塊、前置規約處理模塊、WEB瀏覽模塊、報警客戶端模塊等。其中，中心處理模塊是系統的核心模塊，負責

完成數據分析處理功能及整個系統的調度工作；前置機規約處理模塊完成數據的接收處理，實時報警等工作；報警客戶端完成網絡客戶端實時報警功能；WEB瀏覽模塊提供客戶端瀏覽功能。

交流電源的監測單元（可選單元）

雙路三相交流電源轉換的監測；

交流電壓實時監控；

缺相、斷相、失電的實時監控；

三相不平衡監控；

可與智能放電單元聯動，在交流斷電情況

下，蓄電池組中斷核對性放電過程；

電壓測量精度：≤±0.5%；

三相交流電檢測路數：≤2路；

供電電源：AC220或DC85V-320V。

電池均衡控制單元（可選單元）

在線均衡蓄電池間單體電壓；

可設置均衡啟動條件：均衡總開關，最大電池壓差；

快速均衡蓄電池組電壓，保證蓄電池組一致性；

模塊式結構，對蓄電池的數量沒有要求；

均衡啟動電壓：≥40mV；

均衡電流：根據蓄電池規格調整；

每組均衡電池?cái)?shù)量：≤12節；

供電電源：DC24V。

防電池開路監測單元（可選單元）

實時監控各蓄電池，快速定位開路故障的

蓄電池；

智能旁路電路設計，電池開路時自動旁路

保證電池組輸出正常；

杜絕直流系統開路故障；

旁路電流根據不同電池組負載自動調節；

本監測單元以主回路完全隔離,安全可靠；

旁路切換時間：≤0.01S；

最大旁路電流：100A。

智能設備監測單元（可選單元）

智能設備監測單元，可以實時采集具有RS232/RS485/LAN接口的變電站智能設備的信息，環境監測終端、絕緣監測終端、開關電源監測終端等，配合相應的通訊軟件及時將設備信息上傳到主站。它將不同接口的智能設備的數據統一到一起，實現了系統資源的融合。
