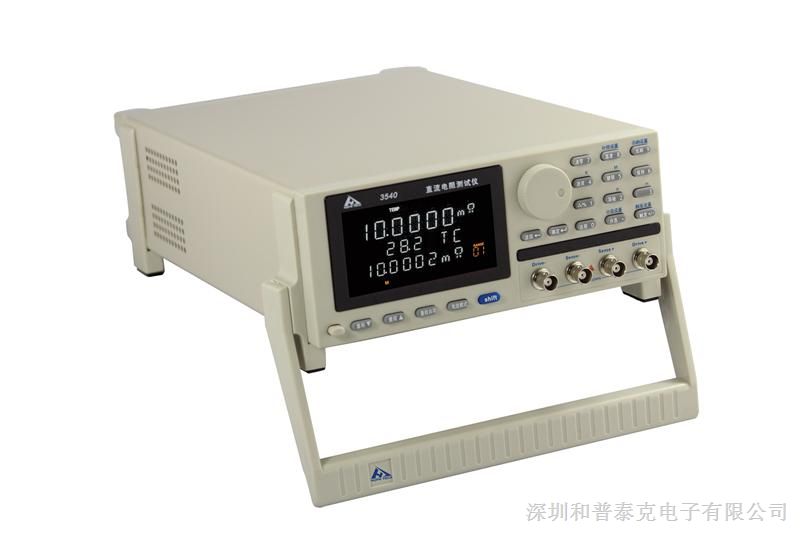

HK3540直流電阻測試儀
HK3540/ HK3540-1是一種*寬量程、采用*微處理器控制的電阻測試儀?？梢詼y試1μΩ～30MΩ的電阻，*大顯示30,000數。*高測試速度60次/秒，測試速度在15次/秒下，依然可以*0.02%的準確度，并且讀數跳動可控制在3字以下。*的三種電流測試模式（大電流、小電流、脈沖測試模式）和標配的溫度補償功能可以適應不同要求的測試。適用于變壓器及電感線圈銅阻、繼電器接觸電阻、開關、接插件接觸電阻、導線電阻、元件焊點接觸電阻、印制板線條及焊孔電阻、金屬探傷等。應用于自動化設備，可使用RS232C及HANDLER接口輸出GD/NG信號，以*生產自動化測試能力。
n *、*測試，精度0.02%，*快60次/秒
n 標配溫度補償功能，三種電流模式選擇
n 內置比較器功能，30組分選條件保存
n 多種接口配置，適合配套自動測試系
|
型號 Model |
HK3540 |
HK3540-1 |
|
顯示 Display |
熒屏尺寸98mm*58mm, 四色高清VFD彩屏 98mm*58mm, 4-color VFD |
|
|
測試參數 Parameters |
直流電阻、溫度 DC resistance, Temperature |
|
|
測試范圍 Test Range |
電阻(R)：0.1uΩ~30MΩ 溫度(T)：0~100℃ |
電阻(R)：1uΩ~3MΩ 溫度(T)：0~100℃ |
|
測試精度 Accuracy |
電阻(R)：0.02% 溫度(T)：0.5℃ |
電阻(R)：0.05% 溫度(T)：0.5℃ |
|
*大讀數 Max Reading |
30,000四位半顯示 30,000 counters |
|
|
電流模式 Test Mode |
*大電流：<2A 電流模式：大電流，脈沖電流 Max Current：<2A Current Mode： standard current，pulse current |
*大電流：<1A 電流模式：大電流，小電流，脈沖電流 Max Current：<1A Current Mode：standard current, low current ,pulse current |
|
測試速度 Sampling Rate |
3次/秒、15次秒 、60次/秒 3 times/s,15 times/s ,60 times/s |
|
|
比較器 Comparator |
30組記錄分選 30 groups record sorting |
|
|
觸發方式 Trigger Mode |
內部、手動、外部遠程觸發 internal, manually ,external ,remote, |
|
|
量程 Range |
九量程自動或手動 9 ranges automatically or manually |
|
|
校正 Correction |
全量程短路清* all ranges short circuit zeroed |
|
|
訊響 Beeper |
GD、NG、OFF |
|
|
標準接口 Interface |
RS232C、Handler（HK3540-1 optional） |
|
|
通訊協議 Protocol |
SCPI、MODBUS（Optional） |
|
|
其他功能 Other Functions |
鍵盤鎖和掉電數據保存 key lock and power-down data pretention |
|
|
電源 Power Supply |
Voltage：198V-250V AC Frequency：47Hz-63Hz |
|
|
功率 Pmax |
15VA-20VA |
|
|
尺寸 Dimensions |
385mm*249mm*102mm（L*W*H） |
|
|
重量 Weight |
3.5kg |
|
