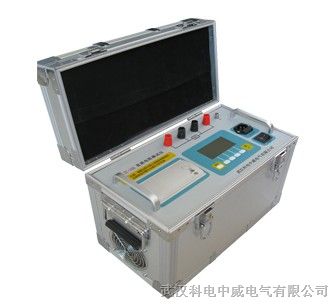

【KDZC-10A 變壓器直流電阻測試儀介紹】

變壓器繞組直流電阻是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統

的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變

這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發KDZC-10A 變壓器直流電阻測試儀。

KDZC-10A 變壓器直流電阻測試儀具有測量迅速、體積小巧、使用方便、測量精度高等特點。測試電流：1mA

，10mA，1A，5A，10A。測量迅速。

【KDZC-10A 變壓器直流電阻測試儀特點】

1、采用全新電源技術，測量迅速、體積小巧、使用方便
2、大容量 CPU 可存儲 255 組測量結果
3、采用典型的四線制測量法，以提高測量電阻（尤其是低阻）的準確度
4、自帶面板式微型打印機，可漢化打印測量結果
5、存儲結果可查閱、打印

【KDZC-10A 變壓器直流電阻測試儀技術參數】

項目	技術指標及參數	備注
測試電流	1mA，10mA，1A，5A，10A	/
測量范圍	1mA       1μΩ~20kΩ  10mA        1μΩ~2kΩ  1A       1μΩ~20Ω  5A       1μΩ~4Ω  0A        1μΩ~2Ω	/
測量準確度	±0.2%（滿量程）	/
顯示方式	128×64點陣顯示	電阻顯示為4 1/2位
分辨率	0.1μΩ	/
電源	AC 220V±22V，50Hz±2 Hz	保險管5A
功耗	220W	測試電流為10A時
工作環境	環境溫度:0°～40° ; 相對濕度:≤80%RH	/

【KDZC-10A 變壓器直流電阻測試儀制造原理及工作原理】

直流電阻測試儀采用典型的四線制測量法。以期提高測量電阻(尤其是低阻)的準確度。程控恒流源、程控前

置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恒流源給外部待測負載施加一個恒定

、高精度的電流，然后，將所獲得的數據(包括測試電壓、當前的測試電流等)進行處理，得到實際電阻值。

本直流電阻測試儀可存儲255試驗數據，并且可打印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據

均不丟失。
操作原理：
直流電阻快速測試儀內有一個能產生直流電流的恒流源。在測量電阻時，恒流從I＋、I－端向被試品饋入恒

流，該電流在被測體上產生相應的電壓值，這一電壓值在V＋、V－端取回本機，經放大后，直接用四位半

LCD數字顯示被試品的電阻值。

【KDZC-10A 變壓器直流電阻測試儀安全注意事項】

1、使用本儀器前必須認真閱讀本手冊。
2、儀器的操作者應具備一般電氣常識。
3、儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀表應避免劇烈振動。
5、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
6、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
7、在測試過程中，禁止移動測試夾和供電線路。

【KDZC-10A 變壓器直流電阻測試儀測量電阻的方法】

直流電阻快速測試儀測量電阻的方法主要有三種，分別是電流電壓法、平衡電橋法以及相繞組同時加壓法。
第一、電流電壓法
直流電阻測試儀 其原理是在被測繞組中，通以適當大小的直流電流，然后測量繞組中的電流和繞組兩端的電

壓降，再根據歐姆定律，即可算出繞組的直流電阻。測量時，所用儀表應不低于0.5級，電流表應選用內阻較

小的，電壓表應選用較高內阻的表，引線要有足夠的截面。測量電感量較大的繞組時，還需要有足夠的充電

時間。繞組通過的電流應限制在繞組額定電流的百分之二十以內。
此檢測方法的主要缺點是需要較長的時間才能測出準確值。因為每相繞組可以等效成電阻和電感的串聯電路

，在接通電源后，電感中電流從零逐漸增加到電源電壓，然后逐漸下降到穩態值，需要一個過渡過程，過渡

時間的長短取決于電路的時間常數t=L／R。由于變壓器鐵芯的磁導率很高，L值大大增加，而線圈的直流電阻

數值又很小，因此時間常數t值很大。一般來說，電流表和電壓表內阻對測量結果產生一定的影響，而且經過

時間大約T=3～5倍時間常數，電流才能達到穩態值，即需要幾十分鐘甚至更長時間，才能測出直流電阻的準

確值。
第二、平衡電橋法
平衡電橋法是采用電橋平衡的原理來測量直流電阻，常用的平衡電橋法有單臂電橋或雙臂電橋兩種。這種方

法可以直接讀取數據，準確度較高，在中、小型變壓器的實際測量中，大多采用直流電橋法，當被試線圈的

電阻值在1Ω以上的一般用單臂電橋測量，1Ω以下的則用雙臂電橋測量。
在使用雙臂電橋接線時，電橋的電位樁頭要靠近被測電阻，電流樁頭要接在電位樁頭的上面。測量前，應先

估計被測線圈的電阻值，將電橋倍率旋鈕置于適當位置，將非被測線圈短路并接地，然后打開電源開關充電

，待充足電后按下檢流計開關，迅速調節測量臂，使檢流計指針向檢流計刻度中間的零位線方向移動，進行

微調，待指針平穩停在零位上時記錄電阻值，此時，被測線圈電阻值=倍率數×測量臂電阻值。測量完畢，

先放開檢流計按鈕，再放開電源開關。
第三、三相繞組同時加壓法
三相繞組同時加電壓測量變壓器的直流電阻，是根據楞次定律，使各相電流所產生的磁通在鐵芯中相互抵消

，合成磁通為零，從而減小電感L值，使電路的時間常數減小，即減少了測量直流電阻的時間，提高了工作

效率。在測量時，還應考慮繞組電阻的大小受溫度影響的因素和直流電阻的不平衡率等問題。用電壓降法

測量直流電阻需要很長的時間才能獲得準確值，主要由于線圈中通入的電流在變化過程中，在高導磁率的

鐵芯中產生磁通，致使L增大。若使磁通減少，也就降低了L值，則電流變化的時間（取決于時間常數）便

減小。
在變壓器的三相繞組同時加電壓，同時測量每相的直流電阻，可以達到此目的。三相繞組同時加電壓時，

在每相繞組中通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵芯柱中產生的磁通方向

不同，它們的作用相互抵消，結果是使鐵芯中的合成磁通近似為零。這使電感值L大為減小，因此時間常數

t也就降為，測試時電流變化的過渡過程大為縮短，短時間內便能獲得穩定的電流值，進而求出繞組的

直流電阻值。

【KDZC-10A 變壓器直流電阻測試儀有哪些常見故障】

一、電阻值表頭顯示“E0000”
出現這些故障的原因可能是
1、沒有選擇電阻量程
2、接線錯誤
3、被測阻值超量程，請換大量程
二、電阻值表頭沒顯示
沒有按下“啟?！辨I
三、開機無任何顯示
產生原因是
1、電源未接通
2、儀器保險管未安裝好或斷路
解決方法：
1、接通電源
2、重新更換保險管或者安裝保險管
四、無電流輸出
產生原因是
1、待檢設備開路
2、試驗回路有開路故障
解決方法是檢查試驗回路，排除開路故障。


【KDZC-10A 變壓器直流電阻測試儀在現場試驗中問題說明】

1、根據被試設備銘牌、出廠資料，以前的試驗報告確定被試設備直流電阻的大概范圍,以選擇直流電阻測試

儀及測試電流大小。測量儀表的精度應不低于0.5級。
2、測量溫度，為了與出廠及歷次測量值比較，應將不同溫度下的直流電阻換算到同一溫度，以便于比較。
3、連接導線應有足夠的截面，且接觸必須良好，在測量小電阻時應通過試驗接線消除引線接觸電阻對測量

結果的影響，電壓引線應靠近被試設備接頭。避免因接線的原因影響測試結果，造成誤判斷。
4、測量的阻值偏大或者特別小，可能是引線接觸不良造成的，待改善其接觸情況后再行測試。測量變壓器

等大電感設備，測量接上直流電源，需考慮足夠的充電時間，讓電阻穩定后再讀數。測量完畢一定要等充分

放電后再改試驗接線。
