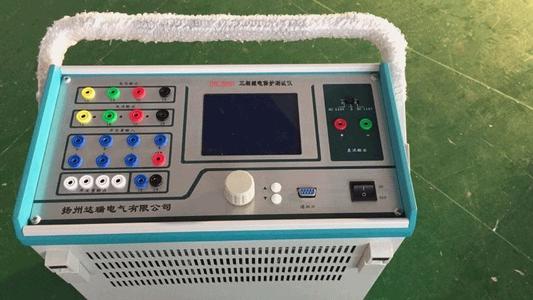

光數字繼電保護測試儀
達瑞電氣為您推薦：
光數字繼電保護測試儀產品采用高性能 PowerPC 處理器、大規模FPGA、以太網通信等技術，可支持 IEC60044-8(FT3)、IEC61850-9-1、 IEC61850-9-2 及GOOSE 光數字信號接入，為 IEC61850 繼電保護裝置、IED 等提供完整的測試方案。
技術指標
1.供電電壓
電 壓：交流 220V，允許偏差：-20%~15%；
頻 率：50Hz，允許偏差-4%~2%；
波 形：正弦，畸變因數不大于 5%；
2.提供 4 對 100Mbps 光纖以太網收發口(ST)、6 個輸出光串口、1 個輸入光串口及 1 個 電以太網口；
3.提供 1 個 GPS 光脈沖對時口，可接入 IRIG-B 或 PPM 對時信號，對時誤差小于-1us，并支持符合 IEEE1588 標準的網絡對時；
4.提供 8 對開關量硬接點接入，4 對空接點開關量輸出，時間控制精度 0.5ms(1ms-10s)，GOOSE 事件的精度為 0.3ms(1ms-10s)，GOOSE 事件與采樣值的同步偏差不超過1ms；
5.機箱尺寸：3U 機箱(W×H×D)：256mm×100mm×365mm；
6.重 量：3kg。
系統功能
1.系統配置
可配置成 IEC60044-8(FT3)、IEC61850-9-1 或 IEC61850-9-2 報文輸出，GOOSE 接收和發送支持 cid 文件導入和導出。支持一次值輸出測試，同時可兼容傳統的二次值輸出測試方式。
2.自環測試功能具有光信號接收口，可接收并解析符合 IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2、GOOSE 規約的報文，實現裝置輸出的自環測試；同時可接收合并單元（MU）或其它 IED 設備發出的光數字信號，實時顯示其波形。
3.數字報文測試
提供4對 100Mbps 光纖以太網收發口、6 個光串口輸出，可同時發送多組 IEC61850 采樣值報文，發送和接收多組 GOOSE 報文并實時顯示狀態變化?？蛇M(jìn)行丟幀、錯序、失步、網絡阻塞、假數據、置品質位無效、置同步位失步等多種網絡故障模擬測試。
4.其他功能
具有電壓電流、整組試驗、諧波試驗、狀態序列、時間特性、線路保護、阻抗特性、差動試驗、并列同期、故障再現、震蕩試驗等模塊，可以進行數字化繼電保護的常規功能測試
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
