微機控制耐電弧試驗機電壓和電流具有自動校驗功能，方便計量和校準耐電弧試驗標準：

SAE AIR4090-1990點火陶瓷耐電弧性測試

HG/T 3332-1980耐電弧漆耐電弧性測定法

HG/T 5367.2-2020軌道交通車輛用涂料 第2部分：耐電弧絕緣涂料耐電弧漆耐電弧性測定法

代替HG260-64第29組

本標準適用于耐電弧漆耐電弧性的測定。系采用耐電弧儀.對漆膜施加連續高電壓小電流電弧.至

漆膜燒穿導電時所需時間,以秒表示，

一.一般規定

1材料和儀器設備

酚醛絕緣塑料板:4100mmX3mm或100mmX100mmX3mm，耐電弧性為1.5~2.581

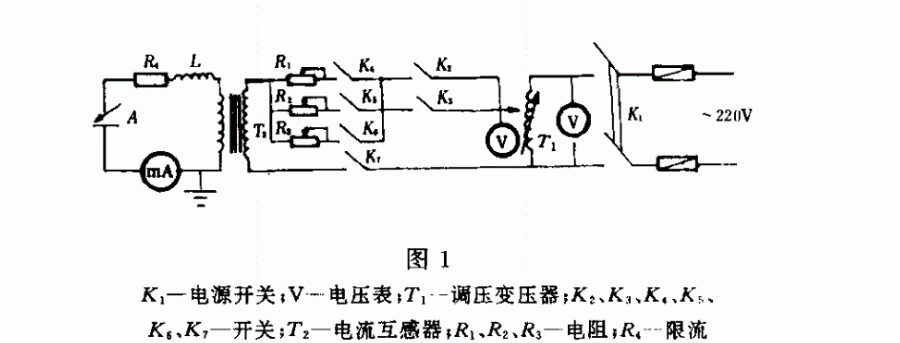

連續高壓小電流耐電弧儀:該儀器系由調壓變壓器,電流互感器,交流毫安表、鎢電極、限流電阻,計

時等部分組成,其線路見圖1.

E

T

-220V

圖1

K:電源開關:V一電壓表:T，調壓變壓器:K:.Ks.K,.K..

Ke.K,一開關;T:一電流互感器+R:、R:、R:-電阻:R.-限流

電阻+5一穩定線圈;mA一交流老安表:A原力文檔

基本要求:

max.beok118.com

(1)電壓表精度為1.5級。

(2)調壓變壓器容量不小于1kVA。

(3)電流互感器容量不小于 300VA.

(4)限流電阻值為15kΩ,功率不小于150W。

(5)交流毫安表精度1級。

<6)鎢電極:電極用≠2.5mm的鎢棒加熱到暗紅色,擦上亞硝酸鉀后馬上放入水中冷卻,擦凈(可提

高鎢棒韌性及改善電性能)。然后研磨出和軸線成30*角的橢圓平面,用15倍放大鏡檢查應無毛邊及邊

緣的凹凸不平。見圖2。

圖2

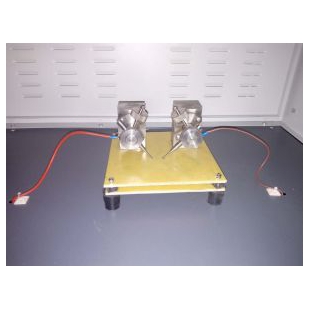

兩鎢電極的距離必須為6.5±0.05mm,對試樣壓力為50士5g,試樣與電極間夾角為35°整個裝置圖 3

1--支架托盤:2-試件:3-鎢電極u=6.5±0.95mm

每做10次用綢布蘸乙醇揩擦電極。如電極嚴重污染,可用600號水砂紙擦凈電極表面.

注。試驗時,電極應罩在有出氣孔的玻璃罩內。

測定方法

2測試步驟

接通電源,調節電阻R:使兩電極在空氣中燃弧時,交流毫安表數值為10mA,

按(絕緣漆漆膜制備法)(GB1736-79)中澆注法的規定,用酚醛絕緣塑料板制備三塊擇板。在恒溫

恒混條件下，將樣板放在耐電弧儀支架托盤上,使兩電極的橢圓面朝下褸魅漆膜表面,關閉藪璃罩,開啟

開關,同時計時,待兩電極間漆騰表而發生炭橋?qū)щ?弧跡發亮、電弧熄滅或電弧呈火焰狀現象形成導電

通路時,即記錄時間,

試驗完畢,打開坡璃罩,排氣后,再做第二次、第三次試驗。

每塊樣板測定應不少于5點。并保證燃弧部分離試樣邊緣 7mm 以上,每點間隔12mm以上，

計算方法

以每塊樣板各點的算術平均值為該樣板的耐電弧值,精確到0.18。以兩塊樣板的平均值作為該試

樣的耐電弧性測定結果。每點允許相對誤差不大于平均值的20%,否則應重新制備樣板進行復驗。

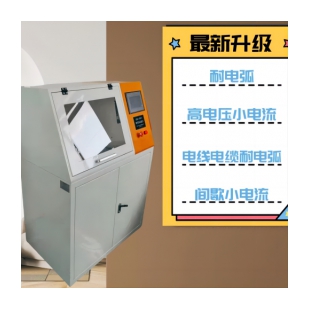

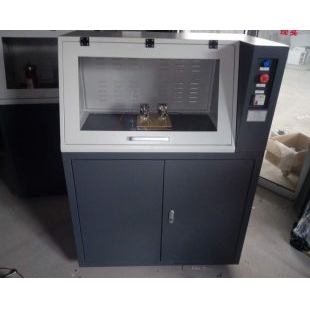

微機控制耐電弧試驗機

主要適用范圍及功能：
本試驗機是適合GB1411-2002、IPC650、IEC 61621、ASTMD495標準，并適合JEC 149、UL 746A等試驗方法。應用于電機、電器和家用電器等行業的電工用塑料、樹脂膠和絕緣漆等絕緣材料的耐電弧性能評定主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質的耐電弧性能測試；耐電弧試驗機采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印?！”緲?biāo)準敘述的試驗方法能夠提供同類絕緣材料當其被暴露于高電壓、小電流電弧放電時，它們之間耐受發生在緊靠表面損壞情況的初步差異。

　　電弧放電引起局部熱的和化學的分解與腐蝕并終在絕緣材料上形成導電通道。試驗條件的嚴酷程度是逐漸增加的：開始幾個階段，小電流電弧放電反復中斷，而到了后來幾個階段，電弧電流逐級增大。

　　由于本試驗方法操作方便和試驗所需要的時間短，因此，它適用于材料初步篩選、檢查材料組分變化的影響和質量控制檢驗。失效failure

　　當被試材料內形成導電通道時，認為材料已經失效。如果電弧引起某一材料燃燒和當電弧被切斷后材料還繼續燃燒，則也認為材料已經失效。

　　注1：當電弧放電因深入材料內部而消失時，回路電流通常會發生變化且聲音發生明顯改變。

　　注2：對某些材料，在電極間電弧全部熄滅前，在相當長的時間范圍內，朝失效發展的趨勢增加，僅當所有電弧已熄滅才發生失效。

　　注3：對某些材料，在電弧已經熄滅之后，在靠近電極處可能觀察到持續的火花。不應該把這種火花視為屬于電弧部分。

　　注4：如果在電弧中斷期間材料繼續燃燒，則材料的這種伴隨電弧而發生的燃燒，只能視為失效。在其他情況下，繼續試驗下去直至形成導電通道。

　　注5：即使材料以后又恢復電弧放電，仍然以整個電弧的次熄滅為失效。

耐電弧 arc resistance

　　從試驗開始直至試樣失效的總時間，秒。設備試驗回路

　　試驗設備電氣回路的主要部件如圖1所示。

　　注：次級回路接線雜散電容應小于40pF。大的雜散電容可能會干擾電弧的形狀并影響試驗結果。

　　4.1.1變壓器，TV

　　該變壓器的額定次級電壓（開路）為15kV，額定次級電流（短路）為60mA，線路頻率為48Hz~62Hz。

　　4.1.2可變比自耦變壓器，TC

　　額定容量為1kVA且與線路電壓匹配。

　　注：推薦初級電壓電源變化保持±2%。過去使用本試驗方法的經驗表明，熱固性材料試驗結果的再現性是可以接受的。而對熱塑性材料，一些實驗室報告表明，其試驗結果出現不能接受的大的偏差，這就導致本推薦方法不能應用于熱塑性材料的試驗。

　　注：正試圖在試驗過程中通過控制電極壓力和穿入材料的深度，以減小熱塑性材料試驗結果的分散性。不采取這種控制電極的措施而就對許多熱塑性材料進行試驗，這樣的試驗可能沒太大意義。

　　通常，不允許只根據本試驗方法就對一些材料的相對耐電弧等級作出結論，因?yàn)檫@些材料可能受制于其他類型的電弧作用。

　　材料的相對耐電弧等級可能與那些由潮濕耐漏電起痕試驗（例如IEC 60112，IEC 60587及IEC 61302）獲得的等級不同，也與材料在實際使用中的工作狀況不同，因?yàn)樵谶@些場合中，材料承受電弧放電的強度、重復頻率以及時間等的差別很大。耐電弧試驗儀是專門為電氣絕緣材料測試而開發的高精密設備，絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位是秒。為在板狀試樣上加上兩個分開一定距離的鎢電極，視需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因?yàn)樵陂_關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。系統采用高壓防護系統，保證試驗人員及設備的安全性；采用SPWM 電子升壓技術，電壓輸出穩定性好。配備高精度電壓、電流傳感器以保證試驗數據的有效性。

儀器原理：

  絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位為妙。為在板狀試樣上加上兩個分開一定距離的鎢電極，是需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因?yàn)樵陂_關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。
