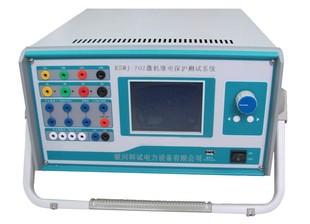

三相微機繼電保護測試儀

達瑞電氣為您推薦：
簡單介紹：
KD331微機繼電保護測試儀KD331 微機繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率

三相微機繼電保護測試儀交流電流源

相電流輸出（有效值）	0--40A/相，精度0.5%
三相并聯輸出(有效值)	0--120A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)	10A
每相*大輸出功率	420VA
三相并聯電流*大輸出功率	900VA
三并電流*大輸出允許工作時間	10s
頻率范圍	0--1000Hz；精度：0.001Hz
諧波次數	2--20次；相位：0--360°；精度：0.1°

直流電流源

諧波次數	2--20次
相位	0--360°
精度	0.1°

交流電壓源

相電壓輸出（有效值）	0--125V/相；精度：0.5%
相電壓輸出（有效值）	0--125V/相；精度：0.5%
線電壓輸出（有效值）	0--250V
相電壓/線電壓輸出功率	75VA/100VA
頻率范圍	0--1000Hz 精度：0.001Hz
諧波次數	2--20次
相位	0--360°
精度	0.1°

直流電壓源

相電壓輸出幅值	0--±150V；精度：0.5%
線電壓輸出幅值	0--±300V

開關量端子

相電壓/線電壓輸出功率	90VA/180VA
開關量輸入端子	8對
空接點	1--20mA，24V 裝置內部有源輸出
電位翻轉	0--6VDC為低電平; 15--250VDC為高電平
開關量輸出端子	4對，空接點，遮斷容量：110V/2A，220V/1A。

時間測量范圍

范圍	1ms--9999s
測量精度	1ms

體積重量

體積	455 (mm)×530 (mm)×220 (mm); 約30Kg
電源	AC220V±10%；50Hz；10A

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
