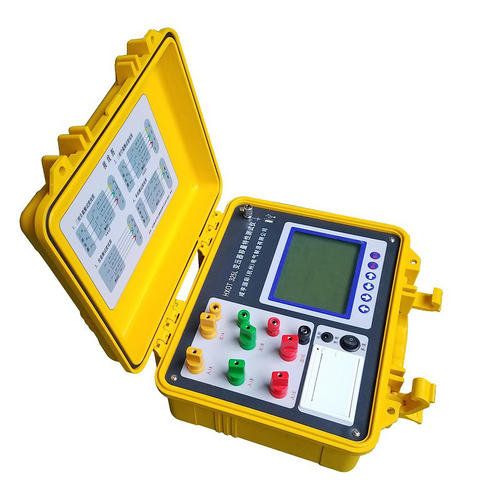

有源變壓器容量特性測試儀

達瑞電氣為您推薦：
   產品概述：
   有源變壓器容量特性測試儀對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便提高了工作效率。
產品參數：

1   輸入特性

有源部分：

電壓測量范圍：0~10V

電流測量范圍：0~10A

無源部分：

電壓測量范圍：0~750V 寬量限。

電流測量范圍：0~100A內部全部自動切換量程。

2   準確度

電壓、電流、頻率：±0.2%

功率：±0.5%（CosΦ>0.1），±1.0%（0.02

3   工作溫度：-10℃~ +40℃

4   充電電源：交流90V~260V

5   絕緣： ⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

           ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

6   體積：380cm×28cm×15cm  ,   重量：5Kg。
產品特征

1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。

2、內部帶自備電源、采用高效電池，自動產生三相大功率測試電源。

3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。

4、可自動進行波形畸變校正，溫度校正，電壓校正，電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果，非常適合暫無做大容量變壓器短路試驗條件的單位。

5、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。

6、電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警。

7、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，操作更簡便，寬溫液晶，可適應冬夏各季。

8、用戶可隨時將測試的數據通過微型打印機打印出來。

9、測試結果存儲功能，可存儲200組容量測試數據。

10、變壓器容量測試連線采用進口防水插頭，所有導線一插即可。

11、配有高性能袖珍型激光瞄準紅外線測溫儀，測試距離遠，溫度準確，所測溫度輸入后可進行溫度精確校正。

12、獨特的省電模式，保證完成多臺各種型號變壓器野外測試工作。

13、儀器前蓋附有10kV、35kV配變空載損耗、負載損耗、阻抗電壓標準，使用戶方便地對照核對。

14、配兩用短路線，小容量變壓器可用短路夾鉗，操作方便；大容量可用開口銅板短接，接觸電阻小測量準確。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
