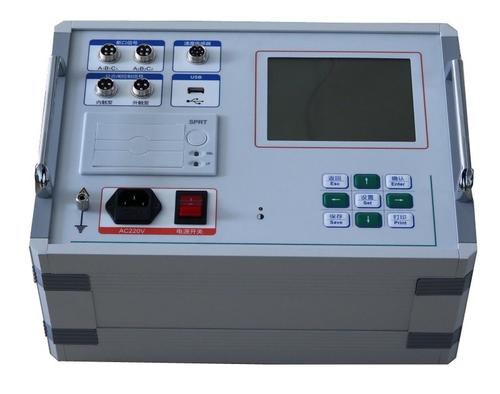

HTCI-V 全自動電容電流測試儀-揚州達瑞點擊次數：1387
發布時間：2020-08-08 08:39:01 |
|---|
HTCI-V 全自動電容電流測試儀我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配電網的電容電流進行測量以做決定。
另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。
測量配電網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法，但是，在現場使用較為廣泛與頻繁的還是使用中性點電容法。
電容漏電流測試儀，采用中性點電容法測量配網電容電流，電容漏電流測試儀采用大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候。
| 使用環境 | 輸入電源 | 220V±10% 50Hz±10% |
| 大氣壓力 | 86～106kpa | |
| 溫度 | －10～45℃ | |
| 濕度 | ≤ Q80%RH | |
| 安全性能 | 絕緣電阻 | ＞2MΩ |
| 介電強度 | 電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧 | |
| 基本參數 | 時間 |
量程：16000.0ms，分辨率：0.1ms 誤差：①200ms以內，0.1ms±1個字 ②200ms以上，±2％ ③同期，±0.1ms |
| 速度 |
量程：20.00m/s，分辨率0.01m/s 誤差：①0～2m/s以內，±0.1m/s ②2m/s以上，±0.2m/s |
|
| 行程 |
真空斷路器：量程：50.0mm，分辨率：0.1mm，誤差：±0.5mm SF6斷路器：量程：300.0mm，分辨率：0.1mm，誤差：±2mm 少油斷路器：量程：600.0mm，分辨率：0.1mm，誤差：±2mm |
|
| 電流 | 量程：20.00A ，分辨率：0.01A | |
| 合閘電阻 | 量程：0～2000Ω； 分辨率：1Ω，精度：1% | |
| 斷口類型 | 12路金屬斷口 ，6路合閘電阻斷口 | |
| 輸出電源 | DC30～250V數字可調/20A（瞬時工作） | |
| 外形尺寸 | 主機：360×290×280mm3；附件：：370×280×220mm3 | |
| 重量 | 主機：6kg；附件：9kg |
