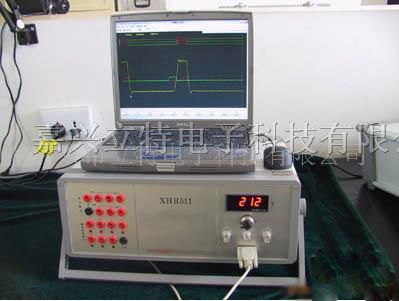

開關特性測試儀LT-511型

應用范圍：

LT-511型開關特性測試儀開關特性測試儀適用于各種開關特性的測量及壽命測試

主要特點:

l          采用*數字信號處理器（DSP）和*規模集成電路芯片（VLSI）。提供強大的運算處理能力。

l          具有多種觸發功能。它可以利用輸入信號進行觸發,也就是說,輸入通道上一旦有信號出現則采集裝置會自動觸發,完成記錄采集功能。省掉了外觸發信號并且使觸發信號與被測信號之間的同步問題不復存在。同時,它的內觸發脈沖寬度可以程控調節,這樣可以避免由于干擾尖脈沖而引起的誤觸發現象。

l          *、*的數據采樣，可調的采樣率及采樣時間（數據采樣速度從25us 到 100us可程控設定），可適應各種測量的要求。

l          數據記錄時間長，可滿足各種開關測試的要求。

l          表貼工藝，主要信號回路配有電磁干擾吸收元件，裝置具備了優良的電磁兼容特性，適用于惡劣的電磁環境。

l          多采集通道。裝置有3路行程測量，7路斷口測量。

l          自動計算各參數值，也可手動計算。

l          越界告警。當測試值*過預先設定的值，自動給出告警。

l          系統自動監測開關合分閘狀態，并在程序框上端顯示出來。

l          內置操作電源，可直接給開關儲能及操作開關。

各種測試功能及算法均*合IEC標準。

技術參數:

數據及波形內容：合閘彈跳，合閘時間，合閘瞬時速度，合閘平均速度，合分閘過沖，分閘*，分閘時間，分合閘線圈電流波形，S-T曲線等。

數據處理方式：單分，單合，合分，重合閘的*數據*處理或手動處理，S-T曲線的處理方法可根據國際定義進行設定,也可根據地方標準或行業標準定義由用戶任意設定，能按國際*新標準進行標準曲線于實測曲線的對比（帶有包絡線）。

其他功能：通過本系統還可對開關進行單分、單合，合分，分合分機械壽命實驗，無流時間和金短時間可由用戶自行設定。
