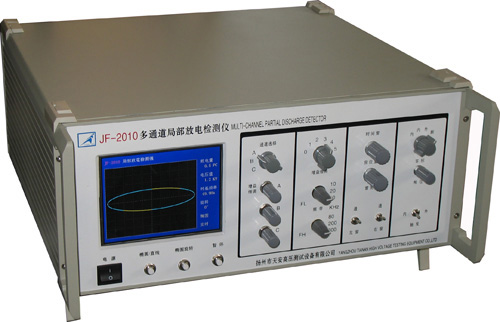

局部放電測試儀-揚州達瑞點擊次數：428
發布時間：2020-08-03 10:25:42 |
|---|
局部放電檢測系統是電力設備絕緣的主要試驗項目，局部放電量等參數則是評價電力設備質量的重要指標。根據國際及國內目前新技術進展而開發的JFD-2000A局部放電檢測系統是獲得成功的HTJF系列局放儀中的新一代成員。除繼承上一代產品優點外，該產品還具備全程控自動校準、自動同步、自動電壓記錄、自動測量保存回放等功能，可測量如放電重復率n，平均放電電流I，平方率D等IEC-270所規定的各種局放參數，采用正弦、點陣等多種視圖顯示方式，新型數字濾波及干擾抑制功能，結合豐富的動態統計分析圖譜，使現場干擾能夠得到更有效的抑制，用戶操作和診斷更加簡便自如。隨著軟件的不斷開發，其功能還不斷拓展，如脈沖極性鑒別和平衡回路方式的局部放電測量等功能。
JFD-2000A局部放電檢測系統就其檢測方法、測量回路、技術性能參數完全符合新的GB7354及IEC-270“局部放電測量”標準要求。適用于各類高壓電器設備的局放測量，覆蓋全電壓及容量等級，代表著國內數字式局放儀的先進技術。
| 測量通道 | A、B 2通道(能同時對放電信號進行采集) |
| 檢測靈敏度 | 0.1pC |
| 測量頻帶 | 3dB帶寬10kHz～300kHz |
| 程控濾波器設置檔位 | 低端：10，20，40kHz |
| 高端：100，200，300kHz | |
| 增益動態范圍 | 120dB |
| 采樣速度 | 每通道0.1μs/點 |
| 采樣精度 | 8位±1/2LSB |
| 測試電壓頻率 | 30，100，150，200，250Hz或任意Hz |
| 校準脈沖發生器 | HTJF-301 |
| 校準脈沖電壓 | 10V，5V，2V，1V，0.5V，0.2V六檔可調 |
| 校準電容 | 50pF，200pF兩檔可調 |
| 校準脈沖電壓上升時間 | ＜60ns、脈沖寬度＞20μs |
| 校準脈沖電壓下降時間 | ＞100μs |
| 校準脈沖相角可調范圍 | 0～360度 |
| 局部放電峰值顯示 | 0～10000pC |
| 元器件包裝方式 | 長久可用的包裝 |
| 工作電源 | AC 220V±10%，50Hz、功率＜100VA、保險0.5A |
