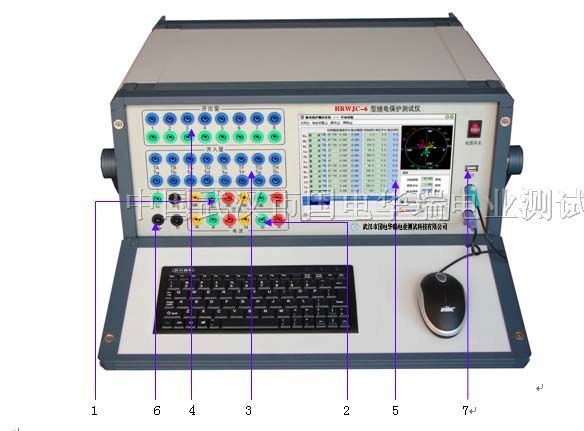

HRWJC-6微機繼電保護測試儀系統裝置性能特點： |
|
| |
1、六相電流，六相電壓同時輸出，電流：30A/相，電壓：125V/相。
2、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的*高水平，大大*了波形質量，*了測試儀的精度。
3、單機可*運行，內置*工控機，主頻300～600MHz，128M內存，12G硬盤，運行WindowsXp操作系統，面板配有不銹鋼鍵盤，軌跡球鼠標8.4寸TFT真彩液晶顯示器。
4、采用U*2.0接口與電腦相連，無須任何轉接線，使用方便。
5、可對現場各種類型國內外繼電器、微機保護裝置及*自動綜合裝置進行定檢，并可模擬各種復雜瞬時性、性、轉換性故障進行整組試驗?？蓪?shí)時保存測試校驗數據，顯示矢量圖，繪制各種特性曲線，聯機打印報表等。
6、由于是六相電流、六相電壓同時輸出，可方便對備自投裝置和微機差動保護裝置進行試驗，使該項試驗**。
7、可連接筆記本電腦運行，筆記本電腦與工控機使用同一套測試軟件，使用方便。
|
|
| |
![]() |
|
| |
HRWJC-6微機繼電保護測試儀系統裝置技術參數表： |
|
| |
|
HRWJC-6微機繼電保護測試儀系統裝置 |
| 交直流電壓源 |
*大電壓 |
AC 6 x 125V DC 6 x 150V |
| *大功率 |
AC 6 x 75VA DC 6 x 100VA |
| 分辨率 |
1mV |
| 精度 |
0.2% |
| 頻率 |
范圍：0-1000Hz 精度：0.001Hz |
| 相位 |
精度：0.1度 |
| 諧波失真 |
≤0.1% |
| 其他 |
幅值、頻率、相位分相*，短路、過載、過熱、畸變、失真保護、第四路電壓可設置為*序電壓或任意設置 |
| 交直流電流源 |
*大電流 |
AC 6 x 30A DC 6 x 30A |
| *大功率 |
AC 6 x 300VA DC 6 x 300VA |
| 分辨率 |
1mA |
| 精度 |
0.2% *精度小電流 |
| 頻率 |
范圍：0-1000Hz 精度：0.001Hz |
| 相位 |
精度：0.1度 |
| 諧波失真 |
≤0.1% |
| 其他 |
幅值、頻率、相位分相*，短路、過載、過熱、畸變、失真保護 |
| 輔助直流電壓源 |
輸出電壓 |
DC 110V/220V |
| *大功率 |
100W |
| 開關量輸入 |
通道數 |
8對 |
| 輸入方式 |
空接點，DC 5～250V，0.5A |
| 其他 |
可設置*抖動時間 |
| 開關量輸出 |
通道數 |
4對 |
| 輸出方式 |
空接點（遮斷容量）DC O～250V，0.5A |
| 時間測量 |
范圍：0.001～9，999.999s 精度：0.001s |
| 諧波 |
可同時在基波電流、電壓中疊加2～20次諧波，諧波含量任意設置 |
| 尺寸 |
480mm x 400mm x 188mm |
| 重量 |
約20kg |
| 電源 |
AC220V ± 10%50HZ ± 10%10A | |
|
| |
![]() |
