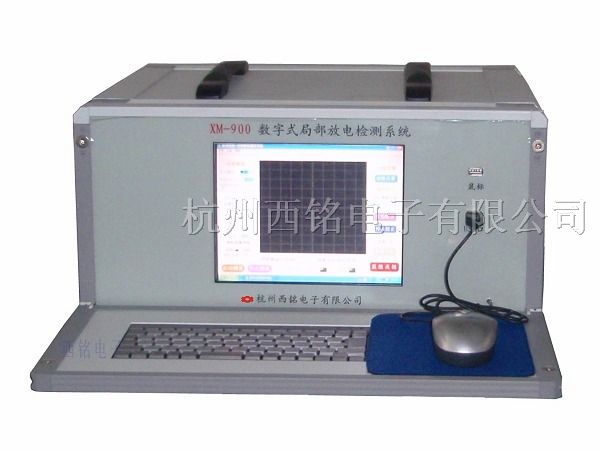

局部放電測試儀/局放儀/ XM-900數字式局部放電檢測儀
一、局部放電測試儀性能特點
1、局部放電測試儀采用*、大容量*數據采集卡，能連續采集局放數據，數據重復性好，準確度高(國內*創)。
2、儀器具有多參數、二維圖譜、三維圖譜等多種測試、分析功能，同時能顯示局部放電波形、放電量和測試電壓，對測試數據進行實時保存、生成測試報告及打印等功能。
3、儀器可以根據用戶需要選擇正弦、橢圓、直線多種方式顯示局部放電波形。
4、局部放電測試儀可適應工頻（50Hz）、三倍頻（150Hz）和*高至400Hz的加壓電源，可實現對外加電源頻率和相位自動跟蹤。
5、局部放電測試儀工控一體機，WINDOWS XP操作系統，大屏幕彩屏顯示，大容量數據存儲，U*口。
6、數據輸出，操作軟件智能化設計，*錯誤操作，在校正和測試過程中，自動調節增益。
7、結構工藝*依據屏蔽*干擾設計，克服了處理系統自身的高頻干擾，測量特性大大*外配筆記本，可對測試圖譜進行噪聲抑制、開窗等*干擾操作，開窗范圍*小可至1度。
8、儀器適用于互感器、變壓器、套管、電容器、開關、發電機、電纜及其它高壓電器的局部放電定量測量。
二、局部放電測試儀主機技術參數
1、可測試品電容量范圍：6pF～250μF
2、系統檢測靈敏度：<0.02pC（電容50pF時）
3、放大器
3dB低端頻率fL：10kHz、20kHz、30kHz、50kHz、80kHz任選
3dB高端頻率fH：100kHz、200kHz、300kHz、400kHz、500kHz任選
4、增益調節范圍：>120dB
5、檔間增益差：20±1dB
6、正、負脈沖響應不對稱性：<1dB
7、時間窗：窗寬1°～360°，窗位置可任意旋轉
8、試驗電壓表：0～200kV
9、數字表顯示誤差：＜3%F.S
10、輸入阻*：1MΩ
11、采集卡*高采樣速率：20MHz
12、AD分辨率：12BIT
13、直流精度：0.2%
15、采集卡帶寬：3MHz(-3dB)
