國標GBT1409介電常數介質損耗測試儀功能介紹

1.自動停機：試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置、

2.自動換檔：根據試驗力大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確性

3.條件模塊：試驗條件和試樣原始數據可以建立自己的標準模塊的形式存儲；方便用戶的調用和查看，節省試驗時間

4.自動變速：試驗過程的位移速度或加載速度可按預先編制、設定的程序自動完成也可手動改變

5.自動程制：根據試驗要求，用戶可方便的建立自己的試驗?zāi)０澹ǚ椒?、，便于二次調用，可實現試驗加載速度、應力、應變的閉環試驗控制

6.自動保存：試驗結束，試驗數據和曲線計算機自動保存，杜絕因忘記存盤而引起的數據丟失

7.測試過程：試驗過程及測量、顯示、分析等均由微機完成

8.批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗

9.試驗軟件：中文Windows用戶界面，操作簡便

10.顯示方式：數據與曲線隨試驗過程動態顯示

11.曲線遍歷：試驗完成后，可對曲線進行放大再分析，用鼠標查到試驗曲線上各點對應的數據

12.試驗報告：可根據用戶要求進行編輯打印

13.限位保護：具有程控和機械兩級限位保護

14.過載保護：當負荷超過額定值3～5%時，自動停機

15.報告顯示：自動和人工兩種模式求取各種試驗結果，自動形成報表，使數據分析過程變的簡單，便于用戶

16.添加試驗方法：用戶可跟據試驗要求，添加試驗方法

軟件說明

a.軟件系統：中英文Windows2000/XP/Win7平臺下軟件包

b.自動儲存：試驗條件、試驗結果、計算參數、標距位置自動儲存。

c.自動返回：試驗結束后，試驗機橫梁會自動返回到試驗初始位置。

d.連續試驗：一批試驗參數設定完成后，可連續進行測試。

e.多種曲線：同一圖形上可顯示多種不同的曲線：荷重--位移、荷重-時間、位移--時間、應力—應變、荷重—兩點延伸等到多種曲線。

f.曲線對比：同組試樣的曲線可在同一張圖上疊加對比。

g.報告編輯：可按用戶要求輸出不同的報告形式。

h.動態顯示：測試過程中，負荷、伸長、位移及選中的試驗曲線隨著測試的進行，實時動態顯示在主控屏幕上。

i.自動變標：試驗中負荷、伸長等曲線坐標，如果選擇不當，可根據實測值的大小，自動變換座標。保證在任何情況下 曲線以大的形式顯示在屏幕上。

j.峰值保持：在測試的整個過程中，測試項目的大值始終隨著試驗的進行，在屏幕窗口上顯示。

k.執行標準：滿足GB、ISO、JIS、ASTM、DIN等多種試驗方法和標準。

試驗機儀表：本儀表采用國際比較先進的放大器，A/D、微處理器、高性能高清晰的液晶顯示屏構成，整個系統采用類似手機PDA鍵盤，光標導航，全中文顯示，浮點數數據處理，結構簡單操作方便，自動計算存儲，適合于企業，質檢單位材料力學儀表。

工作環境條件1 在室溫100C～350C范圍內，相對濕度不大于80%；2 在穩固的基礎或工作臺上正確安裝，水平度為0.2/1000；3 在無震動、無腐蝕性介質和無較強電磁場干擾的環境中；4 電源電壓的波動范圍不應超出額定電壓的±10%。

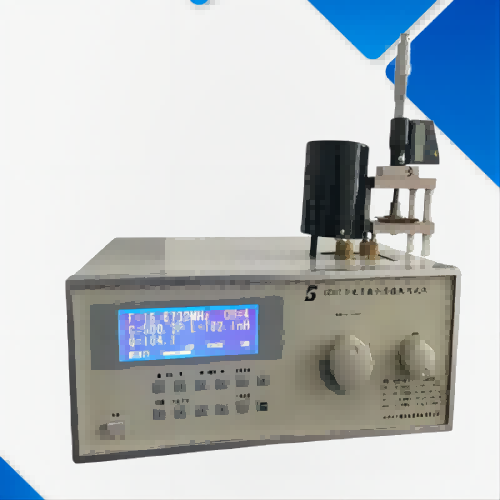

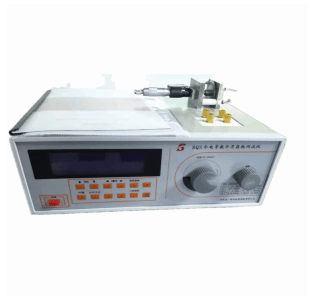

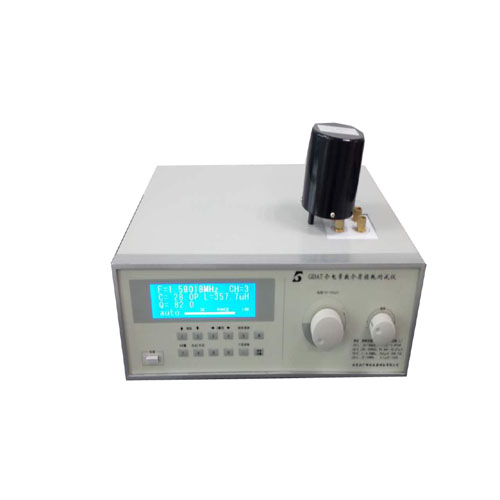

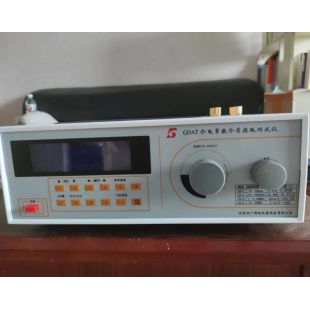

國標GBT1409介電常數介質損耗測試儀

儀器的技術指標

1．Q值測量范圍：2～1023

2．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；

3．電感測量范圍：自身殘余電感和測試引線電感的自動扣除功能4.5nH-100mH 分別有0.1μH、0.5μH、2.5μH、10μH、50μH、100μH、1mH、5mH、10mH九個電感組成。

4．電容直接測量范圍：1～460pF

5．主電容調節范圍： 30～500pF

6．電容準確度 150pF以下±1.5pF；150pF以上±1%                                                                   7．信號源頻率覆蓋范圍10KHz-70MHz （雙頻對向搜索  確保頻率不被外界干擾）另有GDAT-C 頻率范圍10KHz-70MHz及200KHZ-160M

8、型號頻率指示誤差：1*10-6 ±1

Q值合格指示預置功能范圍：5～1000

Q值自動鎖定，無需人工搜索

9．Q表正常工作條件

a. 環境溫度：0℃～+40℃

b．相對濕度：<80％；

c．電源：220V±22V，50Hz±2.5Hz。

10．其他

a．消耗功率：約25W；

b．凈重：約7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

11．產品配置：

a.測試主機一臺；

b.電感一套；

c.夾具一 套

特點：優化的測試電路設計使殘值更小◆ 高頻信號采用數碼調諧器和頻率鎖定技術◆ LED 數字讀出品質因數，手動/自動量程切換◆ 自動掃描被測件諧振點，標頻單鍵設置和鎖定，大大提高測試速度

作為新一代的通用、多用途、多量程的阻抗測試儀器，測試頻率上限達到目前國內高的160MHz。1 雙掃描技術 - 測試頻率和調諧電容的雙掃描、自動調諧搜索功能。2 雙測試要素輸入 - 測試頻率及調諧電容值皆可通過數字按鍵輸入。3 雙數碼化調諧 - 數碼化頻率調諧，數碼化電容調諧。4 自動化測量技術 -對測試件實施 Q 值、諧振點頻率和電容的自動測量。5 全參數液晶顯示 – 數字顯示主調電容、電感、 Q 值、信號源頻率、諧振指針。6 DDS 數字直接合成的信號源 -確保信源的高葆真，頻率的高精確、幅度的高穩定。7 計算機自動修正技術和測試回路優化 —使測試回路 殘余電感減至低，徹底 Q 讀數值在不同頻率時要加以修正的困惑。

標準配置：高配Q表 一只  試驗電極  一只 （c類）電感      一套（9只）電源線    一條說明書    一份合格證    一份保修卡    一份

為什么介電常數越大，絕緣能力越強？因?yàn)槲镔|(zhì)的介電常數和頻率相關，通常稱為介電系數。

介電常數又叫介質常數，介電系數或電容率，它是表示絕緣能力特性的一個系數。所以理論上來說，介電常數越大，絕緣性能就越好。

注：這個性質不是成立的。

對于絕緣性不太好的材料(就是說不擊穿的情況下,也可以有一定的導電性)和絕緣性很好的材料比較,這個結論是成立的。

但對于兩個絕緣體就不一定了。

介電常數反映的是材料中電子的局域特性,導電性是電子的全局特征.不是一回事情的。

執行標準：滿足GB、ISO、JIS、ASTM、DIN等多種試驗方法和標準。

試驗機儀表：本儀表采用國際比較先進的放大器，A/D、微處理器、高性能高清晰的液晶顯示屏構成，整個系統采用類似手機PDA鍵盤，光標導航，全中文顯示，浮點數數據處理，結構簡單操作方便，自動計算存儲，適合于企業，質檢單位材料力學儀表。

工作環境條件1 在室溫100C～350C范圍內，相對濕度不大于80%；2 在穩固的基礎或工作臺上正確安裝，水平度為0.2/1000；3 在無震動、無腐蝕性介質和無較強電磁場干擾的環境中；4 電源電壓的波動范圍不應超出額定電壓的±10%。

結構特征及工作原理

本機由機械、電氣二大部分組成。

1機械部分結構及工作原理：

本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速機構、動力傳動機構等部件；上部是試樣夾持及力值、位移測量機構，包含有試樣拉伸夾具、測力傳感器、位移傳感器等主要部件。

2 電氣部分：

    電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。軟件部分的操作請仔細閱讀《軟件說明書》。

3 本機的幾項主要功能：

3.1 全開放性參數設置

3.2 設置參數保存

3.3 浮動零點設置，可隨時調整零點

3.4 峰值保持及存儲，常值跟隨；

3.5 在有效速度范圍內，速度值任意設置；

3.6 橫梁移動過程中的速度快捷切換功能

3.7 靈活的數據查詢顯示功能；

3.8 過載停機保護功能；

3.9 試驗結束自動判斷功能；

3.10 極限位置保護等；

本機采用機電一體化設計 ，主要由測力傳感器、變送器、微處理器、負荷驅動機構、計算機及彩色噴墨打印機構成。它具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。落地式機型 ，造型涂裝均充分考量了現代工業設計，人體工程學之相關原則。

主要特點:采用進口光電編碼器進行位移測量，控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄大點、斷裂點、點的力值或伸長量；采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表。

品質保證：3年保修，終身維護！

注意事項1、該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行操作。2、若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。3、在開機前，操作者要首先熟悉操作方法。

使用本機之前，請認真閱讀使用說明書，充分理解之后，再開機使用。請愛護本機，正確使用，以便使該機永遠保持較高的精度和良好的運行狀態。
