陶瓷介質損耗因數測試儀陶瓷材料的介質損耗主要來源于電導損耗、松弛質點的極化損耗和結構損耗。此外，表面氣孔吸附水分、油污及灰塵等造成的表面電導也會引起較大的損耗。

在結構緊密的陶瓷中，介質損耗主要來源于玻璃相。為了改善某些陶瓷的工藝性能，往往在配方中引人此易熔物質（如黏土），形成玻璃相，這樣就使損耗增大。如滑石瓷、尖晶石瓷隨黏土含量增大，介質損耗也增大。因面一般高頻瓷，如氧化鋁瓷、金紅石等很少含有玻璃相。大多數電陶瓷的離子松弛極化損耗較大，主要的原因是：主晶相結構松散，生成了缺固濟體、多品型轉變等。

高分子材料的損耗

高分子聚合物電介質按單體單元偶極矩的大小可分為極性和非極性?xún)深?lèi)。一般地，偶極矩在0~0.5D（德拜）范圍內的是非極性高聚物；偶極矩在0.5D以上的是極性高聚物。非極性高聚物具有較低的介電常數和介質損耗，其介電常數約為2，介質損耗小于10-4；極性高聚物則具有較高的介電常數和介質損耗，并且極性愈大，這兩個值愈高。

高聚物的交聯通常能阻礙極性基團的取向，因此熱固性高聚物的介電常數和介質損耗均隨交聯度的提高而下降。酚醛樹脂就是典型的例子，雖然這種高聚物的極性很強，但只要固化比較完全，它的介質損耗就不高。相反，支化使分子鏈間作用力減弱，分子鏈活動能力增強，介電常數和介質損耗均增大。

高聚物的凝聚態結構及力學狀態對介電性景響也很大。結品能鏈段上偶極矩的取向極化，因此高聚物的介質損耗隨結晶度升高而下降。當高聚物結晶度大于70%時，鏈段上的偶極的極化有時完全被，介電性能可降至低值，同樣的道理，非晶態高聚物在玻璃態下比在高彈態下具有更低的介質損耗。此外，高聚物中的增塑利、雜質等對介電性能也有很大景響。

介質損耗（dielectric loss ）指的是絕緣材料在電場作用下，由于介質電導和介質極化的滯后效應，在其內部引起的能量損耗。也叫介質損失，簡稱介損。

介質損耗因數（dielectric loss factor）指的是衡量介質損耗程度的參數?！疽罁?jù)標準】GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M

功能介紹

1.自動停機：試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置、

2.自動換檔：根據試驗力大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確性

3.條件模塊：試驗條件和試樣原始數據可以建立自己的標準模塊的形式存儲；方便用戶的調用和查看，節省試驗時間

4.自動變速：試驗過程的位移速度或加載速度可按預先編制、設定的程序自動完成也可手動改變

5.自動程制：根據試驗要求，用戶可方便的建立自己的試驗?zāi)０澹ǚ椒ā?，便于二次調用，可實現試驗加載速度、應力、應變的閉環試驗控制

6.自動保存：試驗結束，試驗數據和曲線計算機自動保存，杜絕因忘記存盤而引起的數據丟失

7.測試過程：試驗過程及測量、顯示、分析等均由微機完成

8.批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗

9.試驗軟件：中文Windows用戶界面，操作簡便

10.顯示方式：數據與曲線隨試驗過程動態顯示

11.曲線遍歷：試驗完成后，可對曲線進行放大再分析，用鼠標查到試驗曲線上各點對應的數據

12.試驗報告：可根據用戶要求進行編輯打印

13.限位保護：具有程控和機械兩級限位保護

14.過載保護：當負荷超過額定值3～5%時，自動停機

15.報告顯示：自動和人工兩種模式求取各種試驗結果，自動形成報表，使數據分析過程變的簡單，便于用戶

16.添加試驗方法：用戶可跟據試驗要求，添加試驗方法

軟件說明

a.軟件系統：中英文Windows2000/XP/Win7平臺下軟件包

b.自動儲存：試驗條件、試驗結果、計算參數、標距位置自動儲存。

c.自動返回：試驗結束后，試驗機橫梁會自動返回到試驗初始位置。

d.連續試驗：一批試驗參數設定完成后，可連續進行測試。

e.多種曲線：同一圖形上可顯示多種不同的曲線：荷重--位移、荷重-時間、位移--時間、應力—應變、荷重—兩點延伸等到多種曲線。

f.曲線對比：同組試樣的曲線可在同一張圖上疊加對比。

g.報告編輯：可按用戶要求輸出不同的報告形式。

h.動態顯示：測試過程中，負荷、伸長、位移及選中的試驗曲線隨著測試的進行，實時動態顯示在主控屏幕上。

i.自動變標：試驗中負荷、伸長等曲線坐標，如果選擇不當，可根據實測值的大小，自動變換座標。保證在任何情況下 曲線以大的形式顯示在屏幕上。

j.峰值保持：在測試的整個過程中，測試項目的大值始終隨著試驗的進行，在屏幕窗口上顯示。

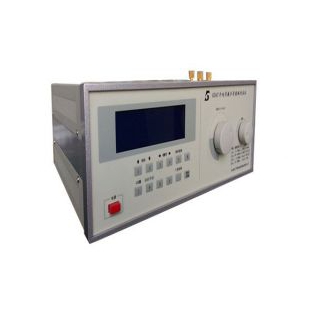

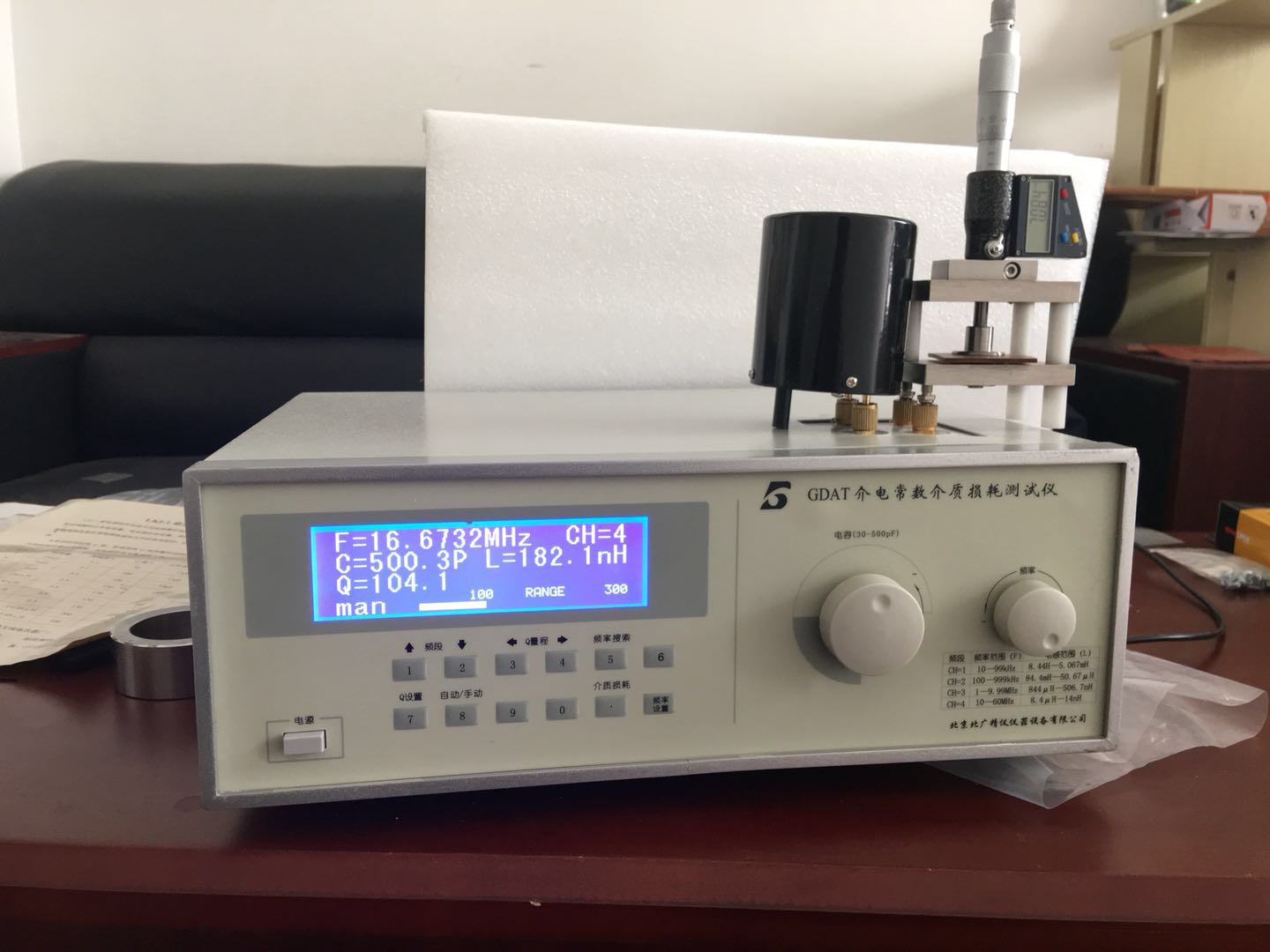

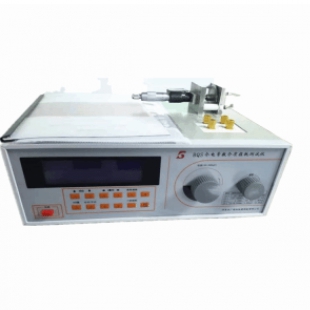

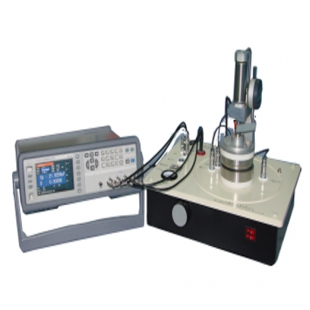

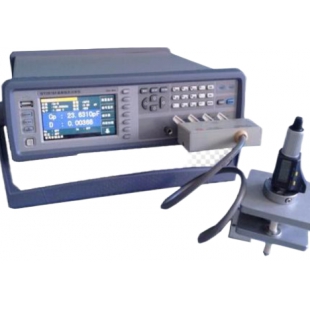

陶瓷介質損耗因數測試儀

技術參數：

1．Q值測量
a．Q值測量范圍：2～1023。
b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔。
c．標稱誤差
頻率范圍（100kHz～10MHz）： 頻率范圍（10MHz～160MHz）：
固有誤差：≤5％±滿度值的2% 固有誤差：≤6％±滿度值的2%
工作誤差：≤7％±滿度值的2% 工作誤差：≤8％±滿度值的2%
2．電感測量范圍：4.5nH~7.9mH
3．電容測量：1~205
主電容調節范圍：18～220pF
準確度：150pF以下±1.5pF； 150pF以上±1%
注：大于直接測量范圍的電容測量見后頁使用說明
4.  信號源頻率覆蓋范圍
頻率范圍CH1:0.1～0.999999MHz, CH2: 1～9.99999MHz,
CH3:10～99.9999MHz, CH1 :100～160MHz,
5．Q合格指示預置功能:      預置范圍：5～1000。
6．B-測試儀正常工作條件
a.  環境溫度：0℃～+40℃；
b．相對濕度：<80％；
c．電源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：約25W；
b．凈重：約7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。

1  測量范圍及誤差

 本電橋的環境溫度為20±5℃，相對濕度為30％－80％條件下，應滿足下列表中的技術指示要求。

  在Cn＝100pF    R4＝3183.2（W）（即10K/π）時

    測量項目       測量范圍             測量誤差

    電容量Cx       40pF--20000pF      ±0.5%  Cx±2pF

    介質損耗tgd      0～1              ±1.5％tgdx±0.0001

    在Cn＝100pF      R4＝318.3（W）（即1K/π）時

    測量項目       測量范圍             測量誤差

    電容量Cx       4pF--2000pF      ±0.5%  Cx±3pF

    介質損耗tgd      0～0.1          ±1.5％tgdx±0.0001

2  電橋測量靈敏度

    電橋在使用過程中，靈敏度直接影響電橋平衡的分辨程度，為保證測量準確度，希望電橋靈敏度達到一定的水平。通常情況下電橋靈敏度與測量電壓，標準電容量成正比。在下面的計算公式中，用戶可根據實際使用情況估算出電橋靈敏度水平，在這個水平上的電容與介質損耗因數的微小變化都能夠反應出來。

 DC/C或Dtgd=Ig/UwCn(1+Rg/R4+Cn/Cx)

         式中：Ｕ為測量電壓                     伏特（Ｖ）

ω為角頻率 2pf=314(50Hz)

          Ｃｎ標準電容器容量                    皮法（pＦ）

          Ｉｇ通用指另儀的電流5X10-10            安培（Ａ）

          Ｒｇ平衡指另儀內阻約1500              歐姆（W）

          Ｒ４橋臂R4電阻值3183                 歐姆（W）

          Ｃｘ被測試品電容值                    皮法（ｐF）

3 電容量及介損顯示精度：

    電容量： ±0.5%×tgδx±0.0001。

    介  損： ±0.5％tgdx±1×10-4

4 輔橋的技術特性：

    工作電壓±12V，50Hz

    輸入阻抗>1012　W

    輸出阻抗>0.6 W

    放大倍數>0.99

    不失真跟蹤電壓  0～12V（有效值）

5 指另裝置的技術特性：

    工作電壓±12V

    在50Hz時電壓靈敏度不低于1X10-6V／格， 電流靈敏度不低于2X10-9A／格

    二次諧波  減不小于25db

    三次諧波  減不小于50db
