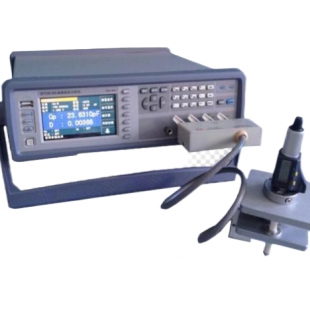

國標GBT1409介質損耗測試儀軟件說明

a.軟件系統：中英文Windows2000/XP/Win7平臺下軟件包

b.自動儲存：試驗條件、試驗結果、計算參數、標距位置自動儲存。

c.自動返回：試驗結束后，試驗機橫梁會自動返回到試驗初始位置。

d.連續試驗：一批試驗參數設定完成后，可連續進行測試。

e.多種曲線：同一圖形上可顯示多種不同的曲線：荷重--位移、荷重-時間、位移--時間、應力—應變、荷重—兩點延伸等到多種曲線。

f.曲線對比：同組試樣的曲線可在同一張圖上疊加對比。

g.報告編輯：可按用戶要求輸出不同的報告形式。

h.動態顯示：測試過程中，負荷、伸長、位移及選中的試驗曲線隨著測試的進行，實時動態顯示在主控屏幕上。

i.自動變標：試驗中負荷、伸長等曲線坐標，如果選擇不當，可根據實測值的大小，自動變換座標。保證在任何情況下 曲線以大的形式顯示在屏幕上。

j.峰值保持：在測試的整個過程中，測試項目的大值始終隨著試驗的進行，在屏幕窗口上顯示。

k.執行標準：滿足GB、ISO、JIS、ASTM、DIN等多種試驗方法和標準。

試驗機儀表：本儀表采用國際比較先進的放大器，A/D、微處理器、高性能高清晰的液晶顯示屏構成，整個系統采用類似手機PDA鍵盤，光標導航，全中文顯示，浮點數數據處理，結構簡單操作方便，自動計算存儲，適合于企業，質檢單位材料力學儀表。

工作環境條件1 在室溫100C～350C范圍內，相對濕度不大于80%；2 在穩固的基礎或工作臺上正確安裝，水平度為0.2/1000；3 在無震動、無腐蝕性介質和無較強電磁場干擾的環境中；4 電源電壓的波動范圍不應超出額定電壓的±10%。

結構特征及工作原理

本機由機械、電氣二大部分組成。

1機械部分結構及工作原理：

本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速機構、動力傳動機構等部件；上部是試樣夾持及力值、位移測量機構，包含有試樣拉伸夾具、測力傳感器、位移傳感器等主要部件。

2 電氣部分：

    電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。軟件部分的操作請仔細閱讀《軟件說明書》。

3 本機的幾項主要功能：

3.1 全開放性參數設置

3.2 設置參數保存

3.3 浮動零點設置，可隨時調整零點

3.4 峰值保持及存儲，常值跟隨；

3.5 在有效速度范圍內，速度值任意設置；

3.6 橫梁移動過程中的速度快捷切換功能

3.7 靈活的數據查詢顯示功能；

3.8 過載停機保護功能；

3.9 試驗結束自動判斷功能；

3.10 極限位置保護等；

本機采用機電一體化設計 ，主要由測力傳感器、變送器、微處理器、負荷驅動機構、計算機及彩色噴墨打印機構成。它具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。落地式機型 ，造型涂裝均充分考量了現代工業設計，人體工程學之相關原則。

主要特點:采用進口光電編碼器進行位移測量，控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄大點、斷裂點、點的力值或伸長量；采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表。

品質保證：3年保修，終身維護！

注意事項1、該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行操作。2、若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。3、在開機前，操作者要首先熟悉操作方法。

使用本機之前，請認真閱讀使用說明書，充分理解之后，再開機使用。請愛護本機，正確使用，以便使該機永遠保持較高的精度和良好的運行狀態。

中國檢測行業與驗證服務的者和智領者，幫助眾多檢測質檢單位和學校教研單位提供一站式的全面質量解決方案。

滿足標準：GBT 1409-2006測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法準確度ALC ON 10% x設定電流 + 20μAALC OFF 6% x設定電壓 + 20μADC偏置電壓源電壓 / 電流范圍：0V—±5V / 0mA—±50mA分辨率：0.5mV / 5μA電壓準確度：1% x設定電壓 + 5mVISO ON：用于電感、變壓器加偏置測試AC源內阻ISO ON：100ΩISO OFF：30Ω、50Ω、
電源電壓：220V±20%，50Hz±2Hz功耗80VA體積(W×H×D)： 280 mm × 88 mm × 370 mm(無護套)，369 mm × 108 mm × 408 mm(帶護套)。重量：約5kg將在以后的測試過程中進行開路校正計算。如果頻率1，頻率2。設置為OFF, 開路校正計算采用插入法所計算出的當前頻率的開路校正數據。如果頻率1，頻率2 設置為ON, 同時當前測試頻率等于頻率1，頻率2， 則頻率1，頻率2 的開路校正數據將被用于開路校正的計算。
平衡測試功能變壓器參數測試功能測試速度:13ms/次電壓或電流的自動電平調整（ALC）功能V、I 測試信號電平監視功能內部自帶直流偏置源可外接大電流直流偏置源10點列表掃描測試功能30Ω、50Ω、100Ω可選內阻內建比較器，10檔分選和計數功能內部文件存儲和外部U盤文件保存測量數據可直接保存到U盤RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口
選件，DCI與GPIB 只能2者選1通用技術參數工作溫度, 濕度：0℃－40℃, ≤ 90%RH
列表掃描10點列表掃描可對頻率、AC電壓/電流、內/外DC偏置電壓/電流進行掃描測試每掃描點可單獨分選內部非易失性存儲器：100組LCRZ儀器設定文件，201次測試結果外部USB存儲器GIF圖像LCRZ儀器設定文件測試數據USB存儲器直接存儲
接口I/O接口：HANDLER，從儀器后面板輸出串行通訊接口：USB、RS232C并行通訊接口：GPIB接口（選件）網絡接口：LAN存儲器接口：USB HOST（前面板）偏置電流源控制接口DCI
技術參數顯示器:480×RGB×272，4.3寸TFT LCD顯示器。測試信號頻率：20Hz—1MHz分辨率：10mHz，4位頻率輸入準確度：0.01%AC電平測試信號電壓范圍：10mV—2Vrms電壓分辨率:100μV，3位輸入準確度ALC ON 10% x設定電壓 + 2mVALC OFF 6% x設定電壓 + 2mV測試信號電流范圍：100μA—20mA電流分辨率：1μA，3位輸入
性能特點4.3寸TFT液晶顯示中英文可選操作界面高1MHz的測試頻率，10mHz分辨率
GDAT-S 的短路校正功能能消除與被測元件相串聯的寄生阻抗（R, X）造成的誤差。
移動光標至短路設定域，屏幕軟鍵區顯示下列軟鍵。
短路校正功能操作步驟短路校正包括采用插入計算法的全頻短路校正和對所設定的2 個頻率點進行的單頻短路校正。執行下列操作步驟利用插入計算法對全頻率進行短路校正。
按軟鍵 關 ，關閉開路校正功能。以后的測量過程中將不再進行開路校正的計算。短路校正
使用DCI接口可控制外部直流偏流源，偏置電流可達120A。

 概述

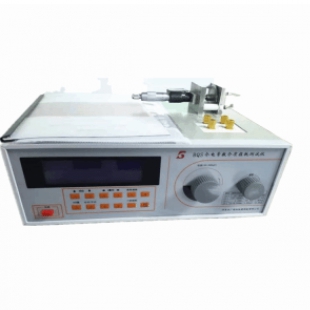

介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；該儀器用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究。

測試原理

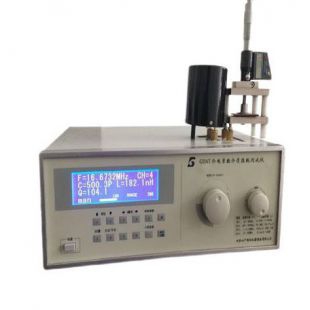

采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。

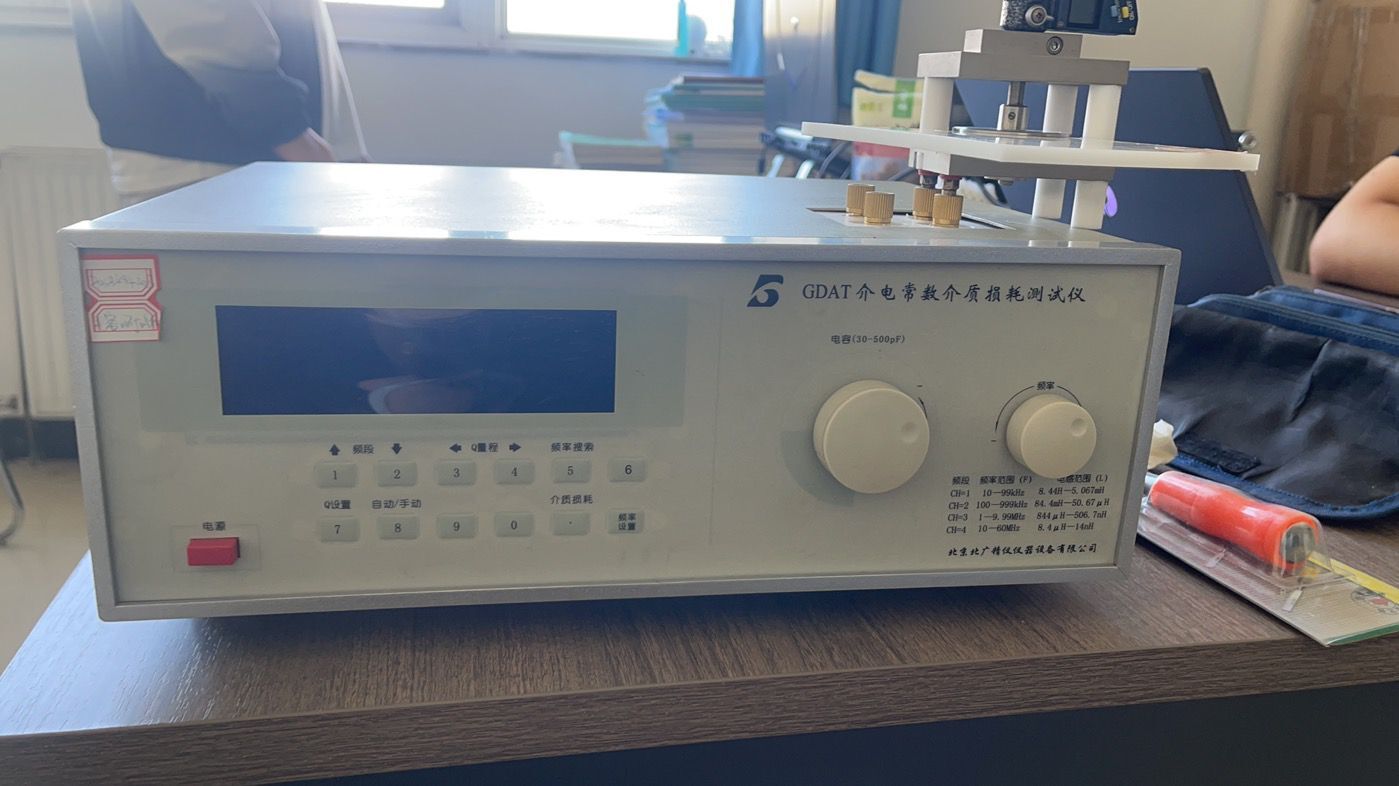

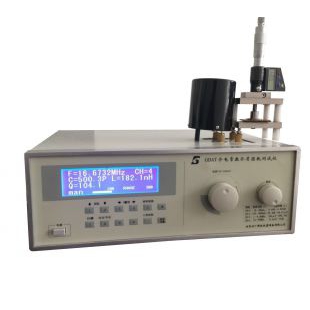

本測試裝置是由二只測微電容器組成，平板電容器一般用來夾持被測樣品，園筒電容器是一只分辨率高達0.0033pF的線性可變電容器，配用儀器作為指示儀器，絕緣材料的損耗角正切值是通過被測樣品放進平板電容器和不放進樣品的Q值變化，由園筒電容器的刻度讀值變化值而換算得到的。同時，由平板電容器的刻度讀值變化而換算得到介電常數。

國標GBT1409介質損耗測試儀維修保養本測試裝置是由精密機械構件組成的測微設備，所以在使用和保存時要避免振動和碰撞，要求在不含腐蝕氣體和干燥的環境中使用和保存，不能自行拆裝，否則其工作性能就不能保證，如測試夾具受到碰撞，或者作為定期檢查，要檢測以下幾個指標：

1.    平板電容器二極片平行度不超過0.02mm。

2.    園筒電容器的軸和軸同心度誤差不超過0.1mm。

3.    保證二個測微桿0.01mm分辨率。

4.    用精密電容測量儀（±0.01pF分辨率）測量園筒電容器，電容呈線性率，從0~20mm，每隔1mm測試一點，要求符合工作特性要求。
